MaxxECU RACE GEN2 – moottorinohjaus harraste- ja kilpa-ajoneuvoihin

MaxxECU RACE GEN2 on MaxxECU-tuoteperheen suorituskykyisin moottorinohjain vaativiin
harraste- ja kilpailukäyttöihin. GEN2-sukupolvi tuo entistä nopeamman prosessoinnin,
laajemmat I/O-mahdollisuudet sekä tuen uusimmille antureille ja ominaisuuksille.

Ohjain soveltuu erinomaisesti monimutkaisiin moottorikokoonpanoihin, kuten
yksilöllisiin viritysrakennelmiin, rata-autoihin ja kilpakäyttöön, joissa vaaditaan
tarkkaa säätöä, luotettavuutta ja laajaa laajennettavuutta.

Sähköisen kaasuläpän ohjaus (DBW) on vakiona. Mikäli DBW ei ole käytössä, voidaan
vastaavat ulostulot hyödyntää muuhun tarkoitukseen joko maadoittavina tai +12 V
ohjauksina.

Kahden nakutusanturin tuki mahdollistaa sylinterikohtaiset suojaukset ja
takaisinkytkentätoiminnot. GEN2 RACE tukee myös CAN-väyläisiä mittaristoja sekä
Bluetooth-yhteyttä esimerkiksi Android-pohjaiseen digimittaristoon.

Soveltuvuus

• 2- ja 4-tahtiset 1–12-sylinteriset polttomoottorit
• Täysin sekventiaalinen jopa 8-sylinterisiin moottoreihin
• Jopa 12-sylinterisiin hukkakipinällä

MaxxECU RACE GEN2 – tulot

• Imuilman lämpötila (IAT)
• Moottorin jäähdytysnesteen lämpötila (CTS)
• Kaasuläpän asento (TPS)
• Laajakaistalambda suoraan ECUun (Bosch LSU 4.9 / LSU 5.2)
• 2 x trigger-input (VR / digitaalinen)
• 2 x lisälämpötilatulo
• 2 x nakutusanturitulo
• 6 x ylimääräistä 0–5 V anturituloa
• 4 x digitaalituloa (esim. renkaannopeus, VR/digitaalinen)
• 8 x EGT-pakolämpötuloa omassa liittimessä (K-tyyppi, erillinen johtosarja)

MaxxECU RACE GEN2 – ulostulot

• 8 x P/H suutinlähtöä (matala- tai korkeaimpedanssi)
• 8 x sytytyslähtöä (5 V pulssiohjaus sytytysvahvistimille tai CDI-järjestelmille)
• 9 x maadoittavaa yleislähtöä (GPO 1–8,10 / 2 A, GPO 9 / 5 A)
• 2 x +12 V ohjaavaa lähtöä (esim. BMW VANOS) (GPO 15–16 / 2 A)
• 4 x moottorinohjauslähtöä (esim. sähkökaasuläppä, H-sillat) (GPO 11–14)

Ohjelmisto on ladattavissa maksutta valmistajan sivuilta:

MaxxECU Downloads

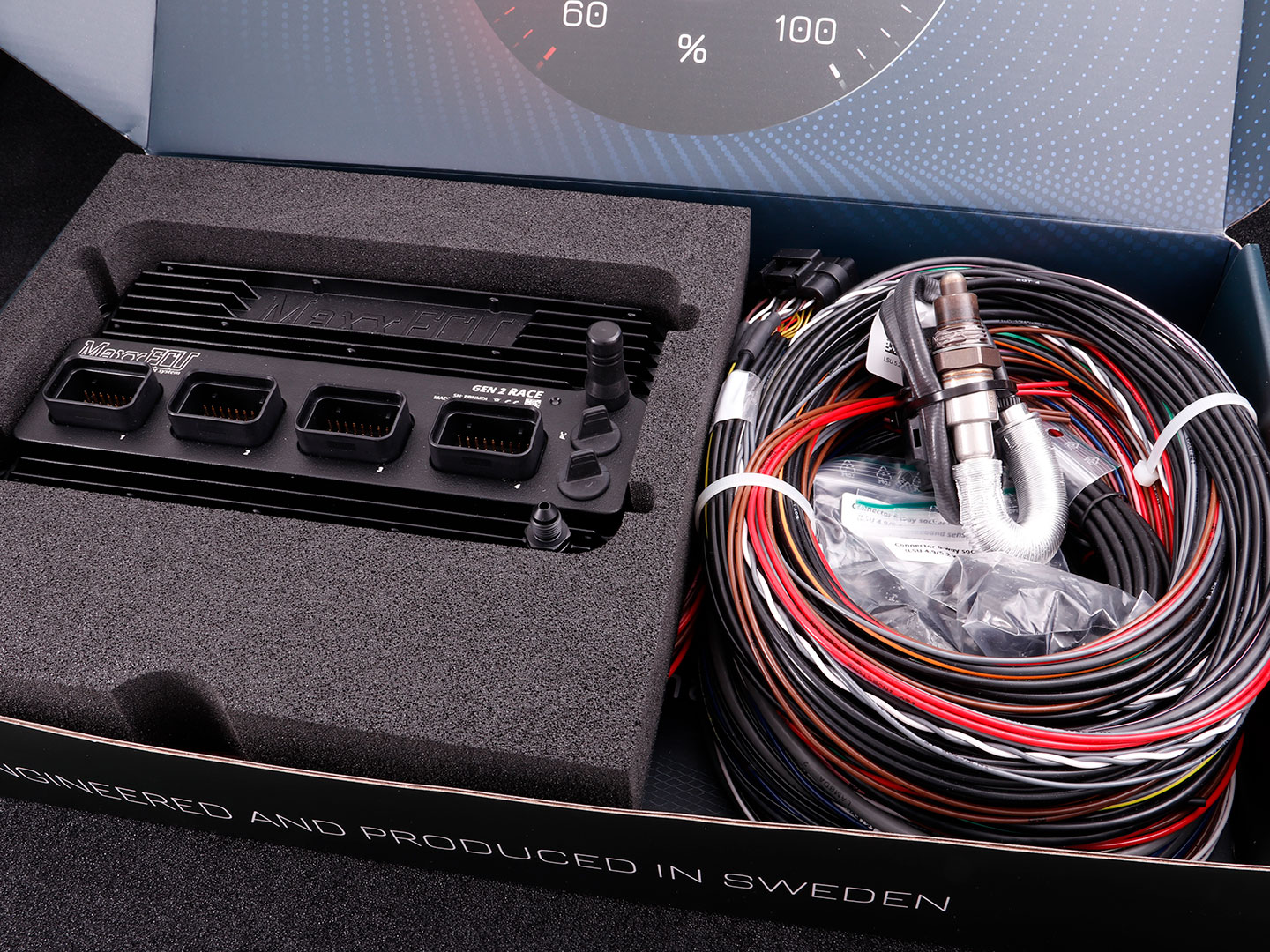

Tuotepaketin sisältö

• 1 x MaxxECU RACE GEN2 ECU
• 1 x MaxxECU GEN2 RACE 1-liittimen johtosarja-aihio
• 1 x MaxxECU GEN2 RACE 2-liittimen johtosarja-aihio
• 1 x Bosch laajakaistalambda (LSU 5.2)
• 1 x MaxxECU USB-kaapeli
• 1 x MAP-letku liittimillä
• 1 x Liitinsarja lambda-anturille
• 1 x Delphi GT150 12-napainen naarasliitinsarja
• 1 x MaxxECU Bluetooth-antenni
• Lisäjohtimet
• MaxxECU-tarrat
• Quick Guide (englanniksi)
• RACE GEN2 kytkentäkaavio
