Reflex+ FULL KIT BMW B58 kit (sis. Suuttimet)

All included – Reflex Plus sarja BMW B58 tai S58 moottorille jossa kaikki mitä tarvitset Port Injectionin ohjaukseen

MOTIV ReFlex+ on monipuolinen ohjain, jolla ohjaat tarkasti ja monipuolisesti lisäjärjestelmiä kuten WMI vesimetanoliruiskua, imusarjan lisäsuuttimia, polttoainepumppuja, releitä ja paljon muuta. Kun viritys eskaloituu riittävän pitkälle, on Reflex Plus luonnollinen valinta. Laite on noussut erityisen suosituksi mm. BMW virittäjien keskuudessa monissa moottorityypeissä, esim. B58 ja tuoreet S58 moottorit.

Olemme kasanneet yleisimmät varusteet sarjaksi yhteen pakettiin, oheen tarvitset vain joko Port Injection -laipan imusarjan väliin tai imusarjan, jossa on valmius suuttimille. Kts. valikoimastamme mm. F Essentials ja Wagner Tuning tuotteet.

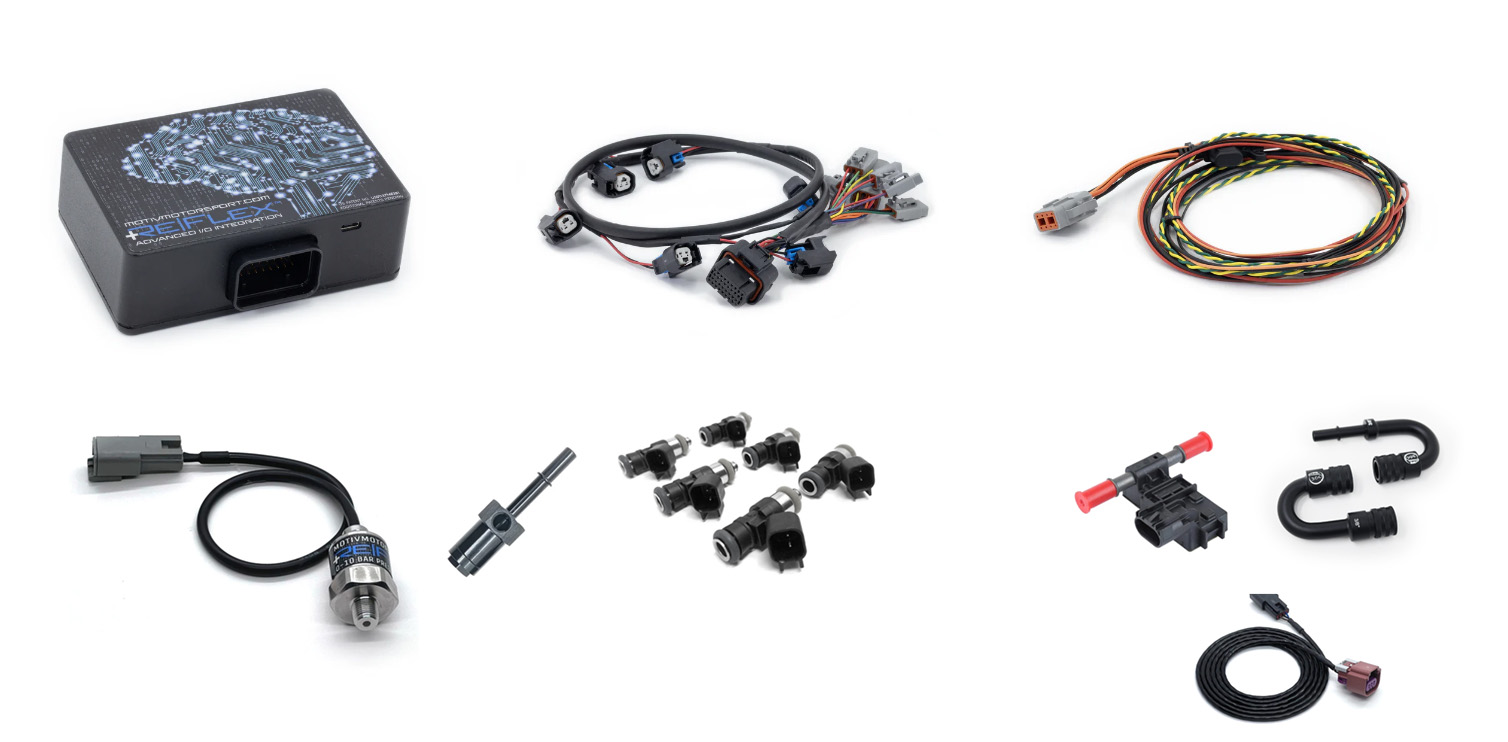

Mitä paketti sisältää:

1100cc Bosch EV14 suuttimet, mätsätty sarja
Aidot ja virtausmitatut Bosch EV14 suuttimet 34mm O-O mitalla ja 1060cc / 3bar tuotolla. USCAR liitin.

Plug-n-play B58 johtosarja Reflex laitteelle
Ei ryöstöliitoksia tai ihmettelyä, valmiit plugit x58 koneille.

0-10bar paineanturi Motiv järjestelmään
Suurin osa ohjelmoijista ja säätäjistä edellyttää paineanturin asennusta ennen Reflex+ järjestelmän säätöä. Anturi asetetaan tyypillisesti polttoainelinjaan turvatoimintoja varten, esimerkiksi bensanpaineen laskiessa. Anturia voi käyttää myös muun nestepaineen mittaukseen, esimerkiksi öljynpaineelle.

Kätevä pikaliitin paineanturin asennukseen 5/16" linjalle
1/8 koon haaralla varustettu pikaliitin, adapteri naksautetaan polttoainelinjan standardiliittimiin. Helppo ja siisti asennus.

Etanolianturi ja 360 asteen pikaliitin polttoainelinjaan (valinnainen)
Mahdollistaa etanolipitoisuuden tuonnin CAN-väylään ECUn käyttöön Reflexin avulla.

Johtosarja etanolianturille (valinnainen)
Kaapeli Reflex Plus laitteen ja etanolianturin välille.

MOTIV Reflex Plus järjestelmä

• PI eli Port Injection lisäsuutinjärjestelmän kehittynyt ohjain
• Neljän AUX lähdön ja neljän AUX sisääntulon tuki
• Voidaan integroida CAN väylään ja tuoda lisäkanavia ECUn käyttöön

Lisäsuuttimien ohjaus, PI Port Injection
Suoraruiskutus muuttuu usein pullonkaulaksi tehojen kasvaessa. Reflex Plus mahdollistaa älykkään ja adaptoituvan lisäsuuttimien ohjauksen eri strategioilla kuten batch, semi-batch tai sequential.

Reflex Plus sopii enintään 8-sylinterisiin moottoreihin. Ammattitaitoinen säätäjä voi kalibroida sen lähes mihin tahansa moottorityyppiin määrittämällä oikeat nokka-, kampi- ja MAP-signaalit. Saatavilla universaaleja peruskarttoja sekä rajatusti mallikohtaisia karttoja.

Valinnaiset lähdöt

• WMI vesimetanoliruiskutus
• Nitrojärjestelmät
• Ahtopaineenohjaimet
• Polttoainepumput
• Releet

Valinnaiset tulot ja CAN-integraatio

• Polttoaineen paine
• Pakopaine
• Öljynpaine
• Muu nesteenpaine
• Kampikammion paine

Integraatio löytyy useista suosituista viritysalustoista kuten BMW MHD Flash ja BM3.

---

Ladattavat PDF tiedostot

-> Reflex Plus asennusohjeet
-> Input signaalit
-> Output signaalit
-> BMW Flexfuel kytkentä

---

Katso esimerkkivideo, Motiv integroituminen MHD datalogiin
