Reflex+ FULL KIT BMW N54/N55/S55 kit (sis. Suuttimet)

All included – Reflex Plus sarja BMW N54, N55 tai S55 moottorille jossa kaikki mitä tarvitset Port Injectionin ohjaukseen

MOTIV ReFlex+ on monipuolinen ohjain, jolla ohjaat tarkasti ja monipuolisesti lisäjärjestelmiä kuten WMI vesimetanoliruiskua, imusarjan lisäsuuttimia, polttoainepumppuja, releitä ja paljon muuta. Kun viritys eskaloituu riittävän pitkälle, on Reflex Plus luonnollinen valinta. Laite on noussut erityisen suosituksi mm. BMW virittäjien keskuudessa moottorityypeissä N54, N55, S55 ja B58.

Olemme kasanneet yleisimmät varusteet sarjaksi yhteen pakettiin, oheen tarvitset vain joko Port Injection -laipan imusarjan väliin tai imusarjan, jossa on valmius suuttimille. Kts. valikoimastamme mm. F Essentials ja Wagner tuotteet.

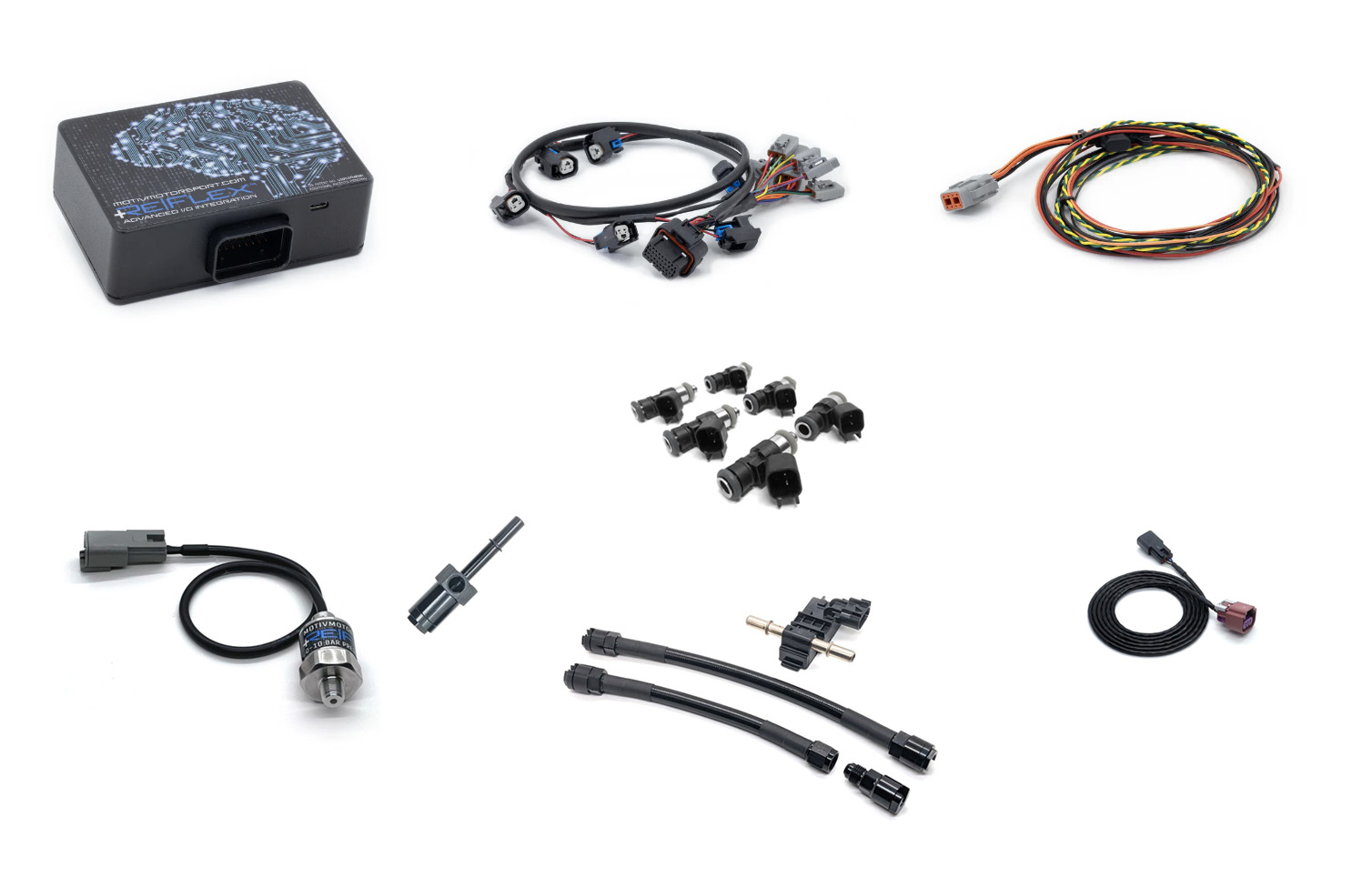

Mitä paketti sisältää:

1100cc Bosch EV14 suuttimet, mätsätty sarja
Aidot ja virtausmitatut Bosch EV14 suuttimet 34mm O-O mitalla ja 1060cc / 3bar tuotolla. USCAR liitin.

0-10bar paineanturi Motiv järjestelmään
Suurin osa ohjelmoijista ja säätäjistä edellyttää paineanturin asennusta ennen Reflex+ järjestelmän säätöä. Anturi asetetaan tyypillisesti polttoainelinjaan, jotta voidaan asettaa turvatoiminnot mm. bensanpaineen laskiessa. Anturia voi käyttää myös muun nestepaineen mittaukseen, esimerkiksi öljynpaineelle.

Kätevä pikaliitin paineanturin asennukseen 5/16" linjalle
1/8 koon haaralla varustettu pikaliitin, adapteri naksautetaan polttoainelinjan standardiliittimiin. Helppo ja siisti asennus paineanturille.

Etanolianturisarja BMW 54/55 sarjoihin (valinnainen)
Jos haluat käyttää etanolianturia ja johtaa sen signaalin autosi CAN-väylään ECUn käytettäväksi Reflexin avulla, tällä sarjalla asennat kätevästi Continental anturin, joka sisältyy pakettiin, polttoainelinjaan.

Johtosarja etanolianturille (valinnainen)
Kaapeli Reflex Plus laitteen ja etanolianturin välille.

MOTIV Reflex Plus järjestelmä

• PI eli niin sanotun Port Injection lisäsuutinjärjestelmän kehittynyt ohjain
• Tarjoaa myös neljä AUX lähtöä ja neljä AUX sisääntuloa
• Voidaan varustaa oman etanolipitoisuuden anturin ja paineanturien kanssa
• Voidaan I/O integroida CAN väylään ja tuoda väylään myös lisäkanavia ECUn käyttöön
• Lisänä analoginen lähtö myös BMW N54 MHD Flexfuel integraatioon

Lisäsuuttimien ohjaus, PI Port Injection
Nykymoottoreissa käytettävä suoraruiskutus nousee usein riittävän suurille tehoille noustaessa pullonkaulaksi komponenttiensa puolesta. Lisää syöttöä on saatava ja polttoaineen oktaania nostettava eri tavoin. Yksinkertaisimmillaan Reflex Plus on toimiva tapa luoda älykäs ja adaptoituva kontrolli lisäsuuttimille. Voit ohjata suuttimia useammalla eri strategialla, kuten batch, semi-batch tai sequential.

Järjestelmä tulee yleismallisella pääjohtosarjalla, ja selkeillä ohjeilla mihin johtosarja kytketään. Mukana kätevät Quick Connect ryöstöliittimet.

Reflex Plus sopii käytettäväksi max. 8-sylinterisissä moottoreissa, ja ammattitaitoinen säätäjä voi kalibroida sen toimimaan lähes missä tahansa moottorityypissä määrittämällä mm. nokka- ja kampiakselin sekä MAP-anturin signaalit kohdalleen. Laitteeseen on tarjolla universaaleja peruskarttoja pohjaksi sekä rajatusti automallikohtaisia valmiskarttoja.

Valinnaiset signaalilähdöt, ulostulot
Ohjainlaitteen lähtöportteja voit käyttää mm. kytkimenä, digitaali- tai analogilähtönä tai taajuus/PWM-kanavana ohjaamaan lisälaitteita kuten:

• Vesimetanoliruiskutus, WMI
• Nitrot, ilokaasut
• Erilliset ahtopaineenohjaimet
• Polttoainepumput
• Releet
• N54 Flexfuel signaali

Valinnaiset signaalitulot ja integraatio CAN väylään
Reflex Plus ohjaimella tuot myös lisää tietoa CAN-väylään. Yksi lähdöistä on varattu etanolisensorille, jolla tuot polttoaineen etanolipitoisuudesta tiedon tyypillisesti auton ECUn käyttöön adaptiivista säätöä varten. Muita tyypillisiä käyttökohteita ovat mm.

• Polttoaineen paine
• Pakopaine, pakopuolen vastapaine
• Öljynpaine
• Muu nesteenpaine
• Kampikammion paine

Tämän laitteen integraation löydät useista suosituista viritysalustoista, esimerkkinä BMW MHD Flash ja BM3.

---

Ladattavat PDF tiedostot

-> Motiv Motorsport, Reflex Plus asennusohjeet
-> Reflex Plus input signaalitulot, kytkentäohje
-> Reflex Plus output signaalilähdöt, kytkentäohje
-> Reflex Plus BMW N54 Flexfuel kytkentä

Katso tästä myös:
-> Reflex+ ladattavat peruskartat ja ohjeet BMW moottoreihin (Verkkokansio)
-> Firmware tiedostot, loader sekä ohjeet päivitykseen (Verkkokansio)

---

Katso esimerkkivideo, Motiv integroituminen MHD datalogiin
