BMW N55 moottorit, Motiv ReFlex Plus ohjausjärjestelmä

Kuvaus

MOTIV ReFlex+ on monipuolinen ohjain, jolla ohjaat tarkasti ja monipuolisesti lisäjärjestelmiä kuten WMI vesimetanoliruiskua, imusarjan lisäsuuttimia, polttoainepumppuja, releitä ja paljon muuta. Kun viritys eskaloituu riittävän pitkälle, on Reflex Plus luonnollinen valinta.

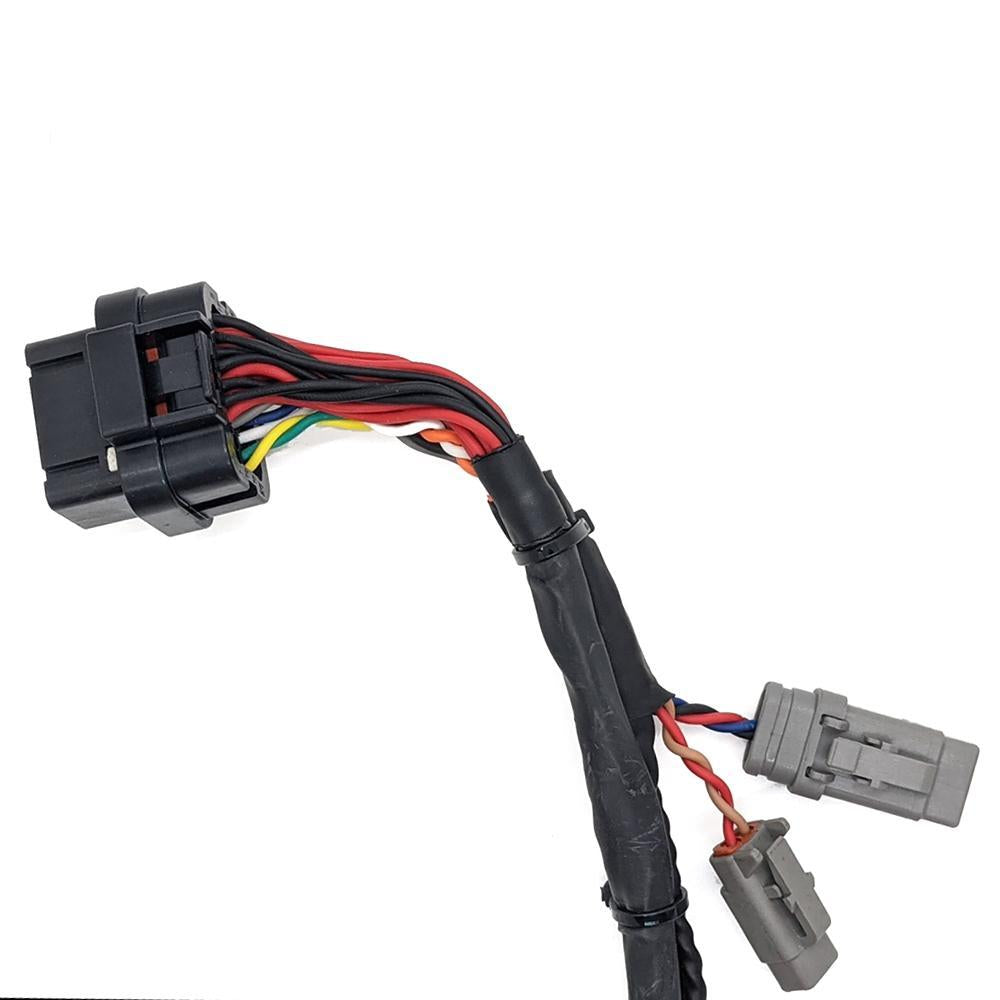

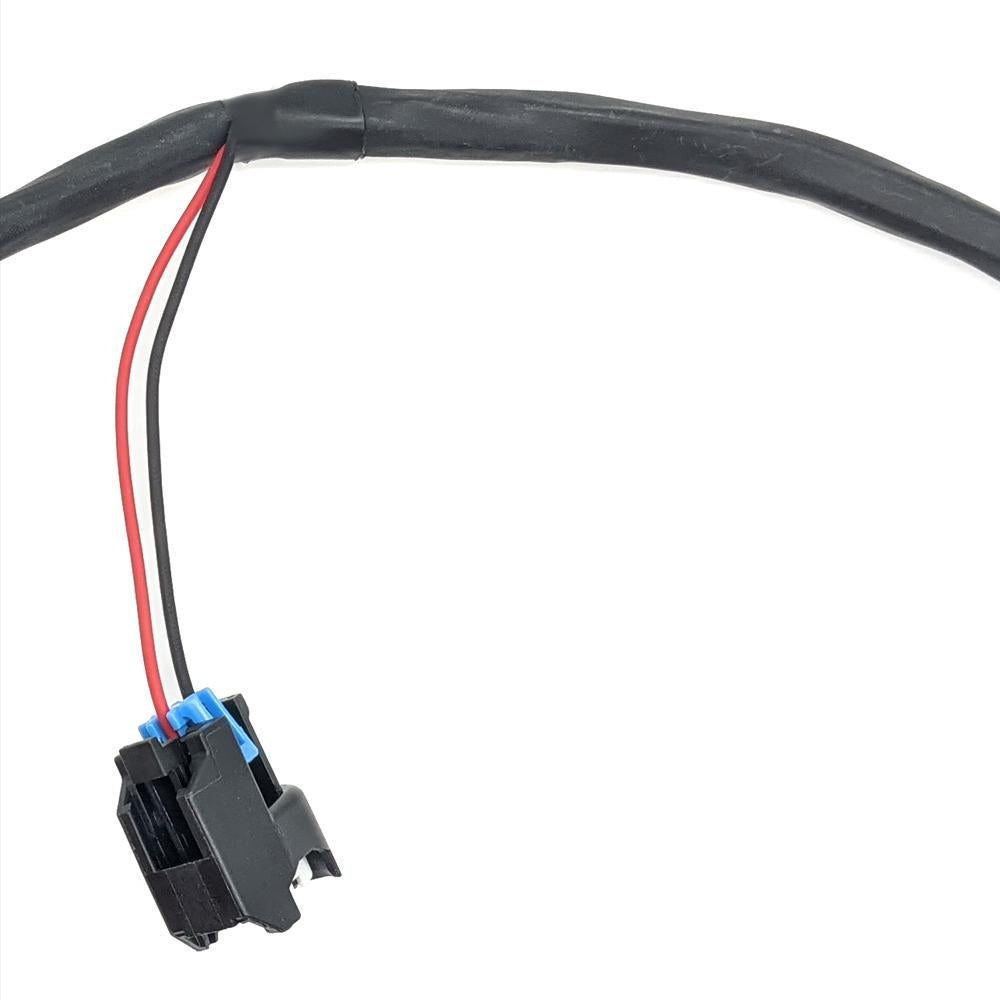

Tämä sarja on suunniteltu BMW N55 3.0L moottorille (mallit kuten 135i, 335i, 535i ja monet muut), katso myös muut versiot valikoimastamme.

Nopeimmista ennätysautoista tuttu, ammattitason integraatio autoosi
Reflex Plus kykenee tuomaan uusia lisäkanavia ja tietoa CAN väylään, jotta ammattitaitoinen virittäjä voi valjastaa nämä auton ECUn käyttöön. Näin mahdollistetaan tarkempi virittäminen, kehittyneemmät suojamekanismit sekä mm. laajempi tiedonkeruu datalogiin. Auton säätö voidaan myös kalibroida adaptoitumaan näiden arvojen mukaisesti niinsanotusti suoraan lennosta.

MOTIV Reflex Plus pähkinänkuoressa

• PI eli niin sanotun Port Injection lisäsuutinjärjestelmän kehittynyt ohjain
• Tarjoaa myös neljä AUX lähtöä ja neljä AUX sisääntuloa
• Voidaan varustaa oman etanolipitoisuuden anturin ja paineanturien kanssa
• Voidaan I/O integroida CAN väylään ja tuoda väylään myös lisäkanavia ECUn käyttöön
• Lisänä analoginen lähtö myös BMW N54 MHD Flexfuel integraatioon

Lisäsuuttimien ohjaus, PI Port Injection
Nykymoottoreissa käytettävä suoraruiskutus nousee usein riittävän suurille tehoille noustaessa pullonkaulaksi komponenttiensa puolesta. Lisää syöttöä olisi saatava, ja polttoaineen oktaania nostettua tavoin sekä toisin. Yksinkertaisimmillaan Reflex + on toimiva tapa luoda älykäs ja adaptoituva kontrolli lisäsuuttimille, voit ohjata suuttimia useammalla eri strategialla (batch, semi-batch, sequential).

Ei hieman sinnepäin tehtyjä purkkeja, joilla säätö voi olla hankalaa ja epätarkkaa. Integroi järjestelmä oikeaoppisesti. Katso myös Port Injection suutinsarjat, ja suutinpaikoilla varustetut imusarjat valikoimastamme.

Reflex Plus sopii käytettäväksi max. 8-sylinterisissä moottoreissa, ja ammattitaitoinen säätäjä voi kalibroida sen toimimaan liki missä vain moottorityypissä määrittämällä mm. nokka- ja kampiakselin sekä MAP anturin signaalit kohdalleen. Laitteeseen on tarjolla universaaleja peruskarttoja pohjaksi, sekä rajatusti automallikohtaisia valmiskarttoja.

Valinnaiset signaalilähdöt, ulostulot
Ohjainlaitteen lähtöportteja voit käyttää mm. kytkimenä, digitaali- tai analogilähtönä, tai taajuus/PWM kanavana ohjaamaan lisälaitteita kuten:

• Vesimetanoliruiskutus (WMI)
• Nitrot, ilokaasut
• Erilliset ahtopaineenohjaimet
• Polttoainepumput
• Releet
• N54 Flexfuel signaali

Valinnaiset signaalitulot ja integraatio CAN väylään
Reflex Plus ohjaimella tuot myös lisää tietoa tuon CAN väylään. Yksi lähdöistä on varattu etanolisensorille, jolla tuot polttoaineen etanolipitoisuudesta tiedon tyypillisesti auton ECUn käyttöön adaptiivista säätöä varten. Muita tyypillisiä käyttökohteita ovat mm.

• Polttoaineen paine
• Pakopaine, pakopuolen vastapaine
• Öljynpaine
• Muu nesteenpaine
• Kampikammion paine

Tämän laitteen integraation löydät useista suosituista viritysalustoista, esimerkkinä BMW MHD Flash ja BM3.

Ladattavat PDF tiedostot

-> Motiv Motorsport, Reflex Plus asennusohjeet
-> Reflex Plus input signaalitulot, kytkentäohje
-> Reflex Plus output signaalilähdöt, kytkentäohje
-> Reflex Plus BMW N54 Flexfuel kytkentä

Katso tästä myös:

-> Reflex+ ladattavat peruskartat ja ohjeet BMW moottoreihin (Verkkokansio)
-> Firmware tiedostot, loader sekä ohjeet päivitykseen (Verkkokansio)

Katso esimerkkivideo, Motiv integroituminen MHD datalogiin
